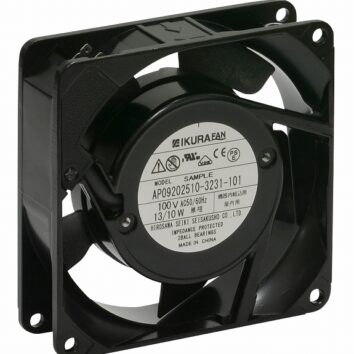

AP09202510-3231-101
AP09202510-3231-101
(AP09202510-3231-101)
規格
| 分類 | 軸流ファン |
|---|---|
| 環境対策 | 標準型 |
| サイズ | □92×25 |
| フレームサイズ | □92 |
| フレーム厚さ | 25 |
| 相 | - |
| 電源 [AC/DC] | - |
| 電圧 [VAC/VDC] | 100 |
| 周波数 [Hz] | 50/60 |
| 入力 [W] | 13/10 |
|---|---|
| 電流 [A] | -/- |
| 回転数 [min-1] | 2600/3100 |
| 最大風量 [㎥/min] | 0.8/0.98 |
| 最大風量 [CFM] | 28.25/34.61 |
| 最大静圧 [Pa] | 43.1/60.8 |
| 最大静圧 [inH2O] | 0.17/0.24 |
| 騒音 [dB] | 33.5/38 |
| 質量 [kg] | 0.3 |
安全規格
| [UL] | [CE] | [c-ULus] | [TUV] | [PSE] |
|---|---|---|---|---|
| - | ◯ | ◯ | - | ◯ |
仕様
| モーター形式 | 単相クマトリ誘導電動機 |
|---|---|
| 材質（羽） | - |
| 材質（フレーム/ケース） | アルミダイカスト |
| 材質（脚【ノンフレーム用】) | - |
| 絶縁階級 | A種105℃(UL)，E種120℃ |
| 軸受 | ボールベアリング |
| 使用温度範囲 | -10～+70 |
| 使用湿度範囲 | RH35～85%(結露無き事) |
| 保存温度範囲 | -40～+70 |
| 保存湿度範囲 | RH20～85%(結露無き事) |
| IPコード | - |
|---|---|
| 使用電圧範囲 | 電圧変動：定格電圧±10％以内、連続運転：定格電圧以下 |
| 保護方式 | インピーダンスプロテクト |
| 騒音特性 | 銘版側面より1.0ｍ |
| 風量～静圧特性 | ダブルチャンバー方式（AMCA210） |
| 絶縁耐圧 | AC1500V/1分又はAC1800V/1秒（漏れ電流0.5mA以下、常温・常湿、50Hz） |
| 絶縁抵抗 | DC500Vメガーにて100MΩ以上（常温・常湿） |
| リード線仕様 | - |
