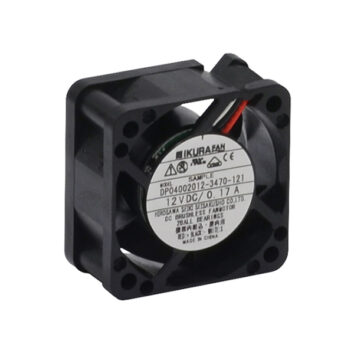

DP04002024-3470-126
DP04002024-3470-126
(DP04002024-3470-126)
※センサー記号 L：ロック検出センサー（ノーマルクローズ） P：回転パルス出力センサー
センサー出力を使用しない場合は、どこにも接続せずフリーとしてください。
※製品に貼られている製品ラベルに表示される電流値は最大値を表記しています。本カタログ値は中央値ですのでご注意ください。
規格
| 分類 | 軸流ファン |
|---|---|
| 環境対策 | 標準型 |
| サイズ | □40×20 |
| フレームサイズ | □40 |
| フレーム厚さ | 20 |
| 相 | - |
| 電源 [AC/DC] | - |
| 電圧 [VAC/VDC] | 24 |
| 周波数 [Hz] | - |
| 入力 [W] | - |
|---|---|
| 電流 [A] | 0.05 |
| 回転数 [min-1] | 7500 |
| 最大風量 [㎥/min] | 0.25 |
| 最大風量 [CFM] | 8.83 |
| 最大静圧 [Pa] | 58.8 |
| 最大静圧 [inH2O] | 0.23 |
| 騒音 [dB] | 29 |
| 質量 [kg] | 0.04 |
安全規格
| [UL] | [CE] | [c-ULus] | [TUV] | [PSE] |
|---|---|---|---|---|
| - | ◯ | ◯ | - | - |
仕様
| モーター形式 | DCブラシレスファン |
|---|---|
| 材質（羽） | - |
| 材質（フレーム/ケース） | 樹脂 |
| 材質（脚【ノンフレーム用】) | - |
| 絶縁階級 | A種105℃(UL)，E種120℃ |
| 軸受 | ボールベアリング |
| 使用温度範囲 | -10～+70 |
| 使用湿度範囲 | RH35～85%(結露無き事) |
| 保存温度範囲 | -40～+70 |
| 保存湿度範囲 | RH20～85%(結露無き事) |
| IPコード | - |
|---|---|
| 使用電圧範囲 | 14.0-26.4 |
| 保護方式 | 電流カット自動復帰型、逆接続防止回路内蔵 |
| 騒音特性 | 機器表面（吸込口中心線上）より1.0m |
| 風量～静圧特性 | ダブルチャンバー方式（AMCA210） |
| 絶縁耐圧 | AC700V/1秒(漏れ電流0.5mA以下、常温・常湿、50Hz） |
| 絶縁抵抗 | DC500Vメガーにて10MΩ以上（常温・常湿） |
| リード線仕様 | UL AVLV2 AWG26 ＋赤、－黒、センサ白 |
