250P74-3TP

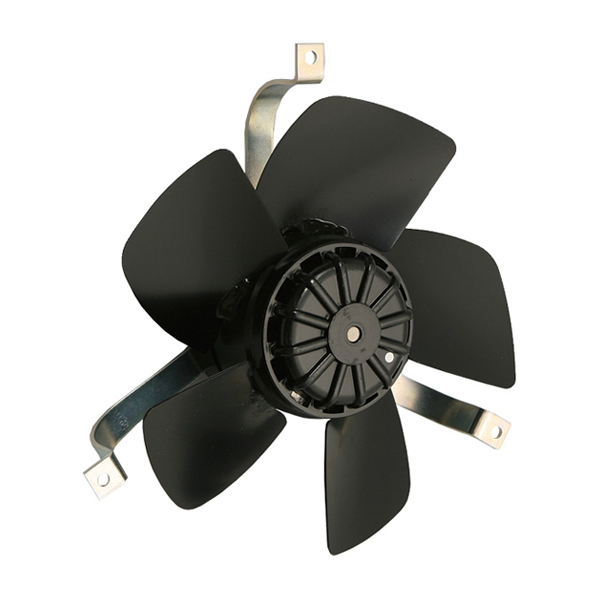

※製品写真は代表型式のものを使用しています。一部仕様や外観が異なる場合があります。
型式:250P74-3TP
シリーズ:250P54-3TP
カタログPDF
規格
| 分類 | 軸流ファン(ノンフレーム) |
|---|---|
| 環境対策 | 標準型 |
| サイズ | φ250 |
| フレームサイズ | φ250 |
| フレーム厚さ | - |
| 相 | - |
| 電源 | AC |
| 電圧 [V] | 230 |
| 周波数 [Hz] | 50/60 |
| 入力 [W] | 35/44 |
|---|---|
| 電流 [A] | -/- |
| 回転数 [min-1] | 1450/1750 |
| 最大風量 [ｍ3/min] | 10.5/12.6 |
| 最大風量 [CFM] | 370.8/445 |
| 最大静圧 [Pa] | 144.15/181.79 |
| 最大静圧 [inH2O] | 0.57/0.72 |
| 騒音 [dB(A)] | 50/53 |
| 質量 [kg] | 2.2 |
| 寿命 | - |
|---|
| センサ | |
|---|---|
ファンセンサー資料をご確認ください。 |
|
安全規格
| [UL] | [CE] | [c-ULus] | [TUV] | [PSE] |
|---|---|---|---|---|
| - | - | - | - | - |
仕様
| モーター形式 | 三相誘導電動機（4P） |
|---|---|
| 材質（羽根） | 金属 |
| 材質（フレーム/ケース） | アルミダイカスト |
| 材質（脚【ノンフレーム用】) | メッキ処理鋼板 |
| 絶縁階級 | E種120℃ |
| 軸受 | ボールベアリング |
| 使用温度範囲 | -10～+60 |
| 使用湿度範囲 | RH35～85%(結露無き事) |
| 保存温度範囲 | -30～+80 |
| 保存湿度範囲 | RH20～85%(結露無き事) |
| IPコード | - |
|---|---|
| 使用電圧範囲 | 電圧変動：定格電圧±10％以内、連続運転：定格電圧以下 |
| 保護方式 | サーマルプロテクト（135℃） |
| 騒音特性 | 機器表面（吸込口中心線上）より1.5m |
| 風量～静圧特性 | ダブルチャンバー方式（AMCA210） |
| 絶縁耐圧 | AC1500V/1分又はAC1800V/1秒（漏れ電流0.5mA以下、常温・常湿、50Hz） |
| 絶縁抵抗 | DC500Vメガーにて100MΩ以上（常温・常湿） |
| リード線仕様 | 30/0.18（0.75sq） 赤・黒・白又は灰 |
| アース仕様 | |
|---|---|
全機種、アースタップにアースネジ取付け |
|
●エアーフロー逆型（H型） 型式例：250P54H-3TP ※型式に「H」がつきます。詳細はお問合わせください。
※本品は人体が触れることのできない構造にてご使用ください。
オプション1
| 品名 | フィンガーガード |
|---|---|
| 型式 | A-250 |
 |
|
