6200BG1-TP-OT1

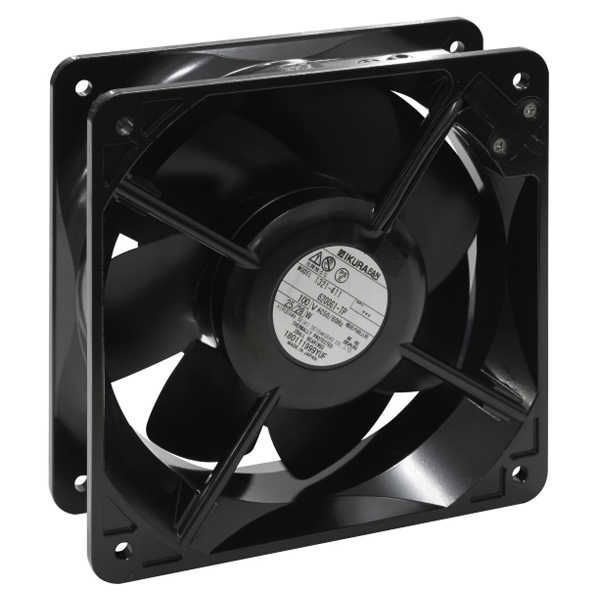

※製品写真は代表型式のものを使用しています。一部仕様や外観が異なる場合があります。
型式:6200BG1-TP-OT1
シリーズ:6200G1-TP
カタログPDF
規格
| 分類 | 軸流ファン |
|---|---|
| 環境対策 | オイルミスト型 |
| サイズ | □160×55 |
| フレームサイズ | □160 |
| フレーム厚さ | 55 |
| 相 | 単相 |
| 電源 | AC |
| 電圧 [V] | 115 |
| 周波数 [Hz] | 50/60 |
| 入力 [W] | 25/28 |
|---|---|
| 電流 [A] | 0.11/0.15 |
| 回転数 [min-1] | 2900/3400 |
| 最大風量 [ｍ3/min] | 5.2/6.2 |
| 最大風量 [CFM] | 183.7/219 |
| 最大静圧 [Pa] | 166.6/176.4 |
| 最大静圧 [inH2O] | 0.66/0.7 |
| 騒音 [dB(A)] | 56/61 |
| 質量 [kg] | 1.35 |
| 寿命 | - |
|---|
| センサ | |
|---|---|
ファンセンサー資料をご確認ください。 |
|
安全規格
| [UL] | [CE] | [c-ULus] | [TUV] | [PSE] |
|---|---|---|---|---|
| - | - | - | - | - |
仕様
| モーター形式 | 単相コンデンサ進相誘導電動機 ※コンデンサ付属 |
|---|---|
| 材質（羽根） | 金属 |
| 材質（フレーム/ケース） | アルミダイカスト |
| 材質（脚【ノンフレーム用】) | - |
| 絶縁階級 | E種120℃ |
| 軸受 | ボールベアリング |
| 使用温度範囲 | -10～+60 |
| 使用湿度範囲 | RH35～85%(結露無き事) |
| 保存温度範囲 | -30～+80 |
| 保存湿度範囲 | RH20～85%(結露無き事) |
| IPコード | IPX4相当 |
|---|---|
| 使用電圧範囲 | 電圧変動：定格電圧±10％以内、連続運転：定格電圧以下 |
| 保護方式 | サーマルプロテクト（140℃） |
| 騒音特性 | 機器表面（吸込口中心線上）より1.5m |
| 風量～静圧特性 | ダブルチャンバー方式（AMCA210） |
| 絶縁耐圧 | AC1500V/1分又はAC1800V/1秒（漏れ電流0.5mA以下、常温・常湿、50Hz） |
| 絶縁抵抗 | DC500Vメガーにて100MΩ以上（常温・常湿） |
| リード線仕様 | UL AVLV2 AWG20 青・黒・白又は灰 |
| アース仕様 | |
|---|---|
詳細P17頁参照 |
|
| コンデンサ | |
|---|---|
4/250 |
|
●U6200BNG1-TP、UR6200BNG1-TP、U6200BNG1-TP-OT1の入力は、28/35Wとなります。
オプション1
| 品名 | フィンガーガード |
|---|---|
| 型式 | IG-160 |
 |
|
